Bedienungsanleitung Aufbau

und Verwendung

der Fotobox

Hier findet ihr total zwei Kurzanleitungen für den Aufbau und Betrieb der Fotobox. Einmal ohne Druckfunktion und einmal mit Druckfunktion. Schritt für Schritt zeige ich euch den Aufbau und die Inbetriebnahme.

Wichtig: Zugriff zum PC und erweiterte Funktionen/Anpassungen in der Software sind nicht möglich und müssen bei Bestellung der Box mitgeteilt werden.

Betrieb ohne Drucker

Box aufstellen

Ein hölzerner Tisch wird durch eine Hand angehoben, um die Beine zu entfernen oder zu befestigen.

Stellt die Box mit der Tür (Rücken) auf eine Fläche (Tisch) und öffnet anschliessend die Beine von Innen nach Aussen.

2. Beine festschrauben

Eine Hand mit einem Ring, die einen Schraubenschlüssel benutzt, um eine Schraube an einem Holzstück zu drehen.

Schraubt die Beine (alle drei Beine) mit Hilfe der schwarzen Kunstoff Hebel fest. Nicht zu fest anziehen. Nur bis es nicht mehr geht und dann noch ein wenig.

3. Blitz befestigen

Hand hält eine Godox MS300V Studioblitz über eine montierte Halterung auf einem Holztisch.

Eine Hand, die eine schwarze Einstellschraube an einer schwarzen Maschine auf einer Holzplatte hält.

Nun steckt ihr den Blitz auf die Box und schraub sie mit der Schraube fest.

4. Kabel einstecken

Eine Kamera, die auf einem Tisch steht, richtet sich auf einen Bildschirm, der eine Kamera zeigt, die mit einem Kabel verbunden ist.

Steckt das Sync-Kabel, das bereits an der Kamera angeschlossen ist, in den Sync-Anschluss des Blitzes. Ebenfalls das Stromkabel, welches sich in der Fotobox befindet, einstecken..
Tipp: Alle Kabel sind beschriftet, sodass ihr leicht erkennen könnt, wo sie eingesteckt werden müssen.

5. Stromkabel Fotobox einstecken

Eine Person verbindet ein Kabel mit einem Gerät auf einem Tisch, mit einem weiteren Gerät und Kamera unterhalb auf einem Regal.

Hand, die ein Elektrokabel an einer Holzlampe anschließt.

Steckt zuerst das Stromkabel in den Blitz. Danach das Stromkabel der Fotobox an der Unterseite der Box ein und anschliessend in die Steckdose.

6. Fotobox einschalten

Eine Hand drückt auf einen roten Reset-Knopf an einer Mehrfachsteckdosenleiste, die auf einem Holztisch liegt. Es sind mehrere schwarze und weiße Kabel angeschlossen.

Im Inneren der Fotobox befindet sich auf der linken Seite eine Steckleiste mit Kippschalter. Schaltet diese zuerst ein.
Anschliessend den Mini-PC einschalten (siehe Bild bei Punkt 7) und etwa 1 Minute warten, bis er vollständig hochgefahren ist.

7. Mini-PC nochmals neustarten

Ein Finger, der auf einen Power-Button eines elektronischen Geräts drückt, mit einem Ring am Finger. Auf dem Gerät sind deutsche Anweisungen und Hinweise, darunter 'einmal kurz drücken'.

Wichtig: Sollte nach mehr als einer Minute «No Signal» auf dem Display erscheinen, schaltet den Mini-PC mit einem kurzen Druck auf den Power-Button aus.

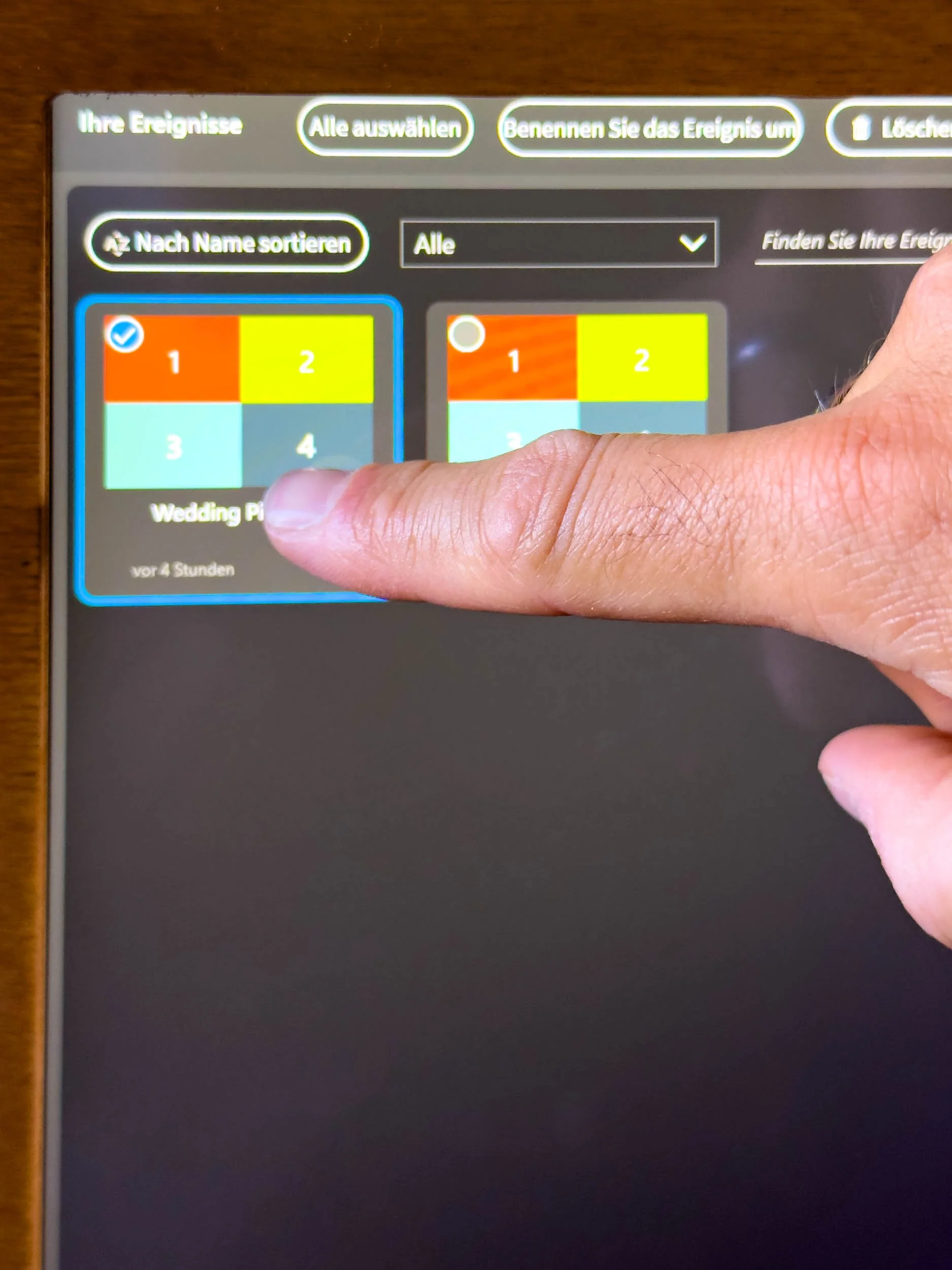

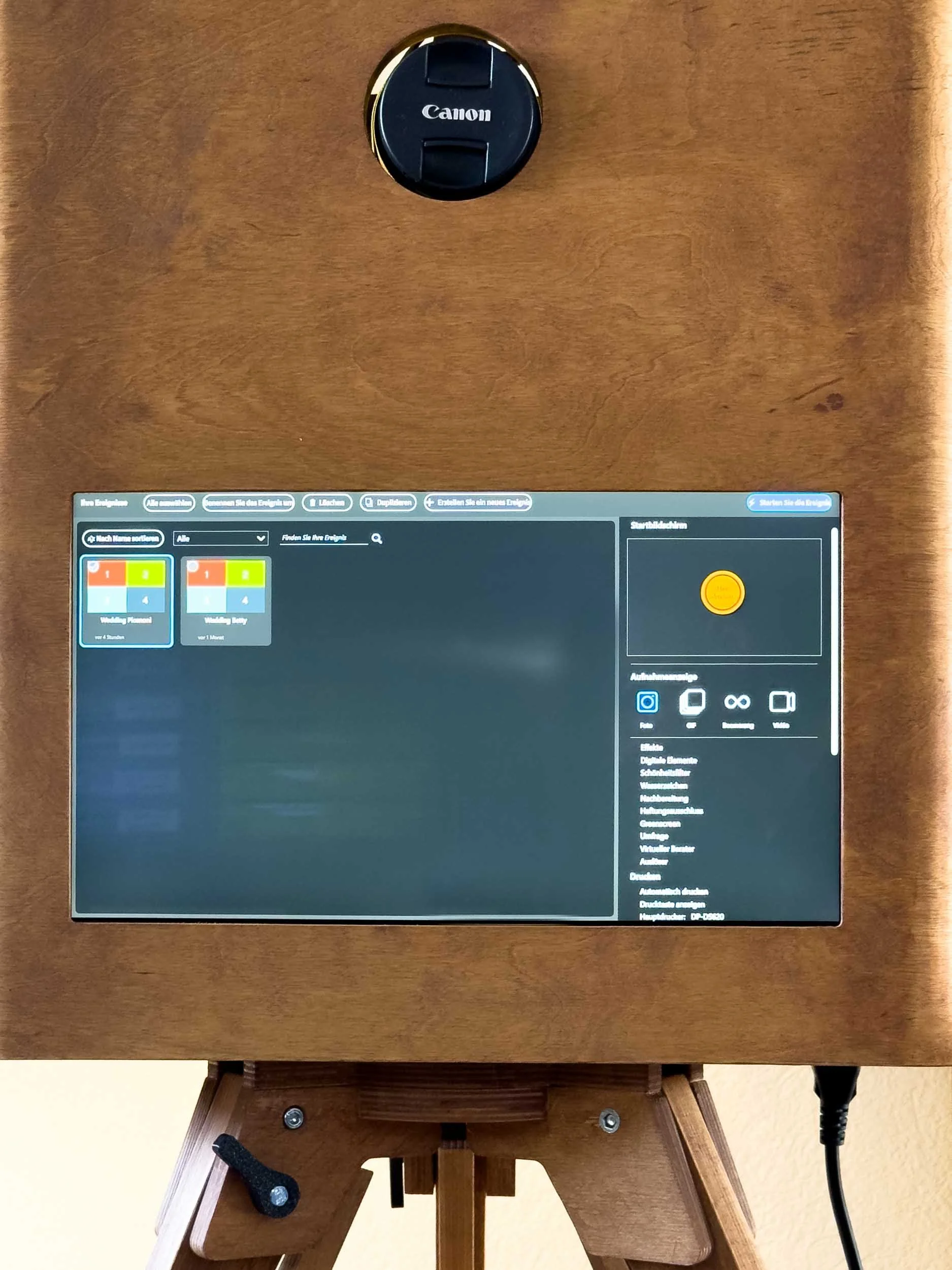

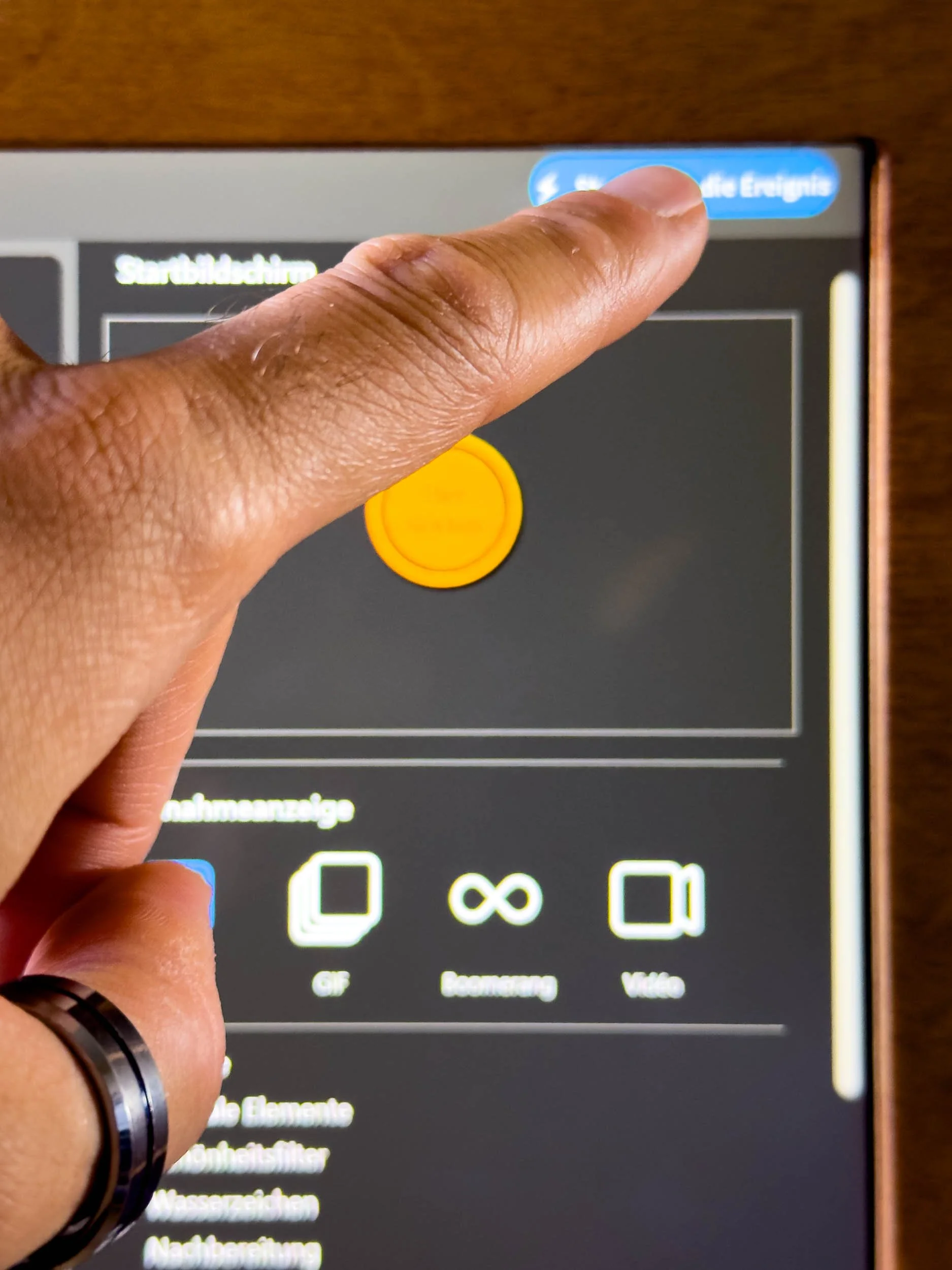

Wartet anschliessend eine Minute und drückt den Power-Button erneut, um den PC wieder einzuschalten. Nun sollte der PC hochfahren und ein Bild auf dem Display erscheinen.
