Bedienungsanleitung Auf-

und Abbau der Fotobox

Hier findet ihr total zwei Kurzanleitungen für den Aufbau und Betrieb der Fotobox. Einmal ohne Druckfunktion und einmal mit Druckfunktion. Schritt für Schritt zeige ich euch den Aufbau und die Inbetriebnahme.

Wichtig: Zugriff zum PC und erweiterte Funktionen/Anpassungen in der Software sind nicht möglich und müssen bei Bestellung der Box mitgeteilt werden.

Aufbau der Box
(Abbau hier klicken)

  1. Box aufstellen

Holztisch mit ausziehbarer Tischplatte, die teilweise ausgezogen ist, und ein Hand, die an der Seite der Tischplatte zieht.

Stellt die Box mit der Tür (Rücken) auf eine Fläche (Tisch oder auch auf den Drucker) und öffnet anschliessend die Beine von Innen nach Aussen.

2. Beine festschrauben

Hand, die mit einem Schraubenschlüssel eine Schraube an einem Holztisch festzieht.

Schraubt die Beine (alle drei Beine) mit Hilfe der schwarzen Kunstoff Hebel fest. Nicht zu fest anziehen. Nur bis es nicht mehr geht und dann noch ein wenig.

3. Blitz befestigen

Hand, die eine Messsonde unter einem Godox MS300V Blitz auf einem Holztisch platziert.
Hand dreht an einem schwarzen Knopf auf einer Maschine, die auf einem Holz Tisch steht.

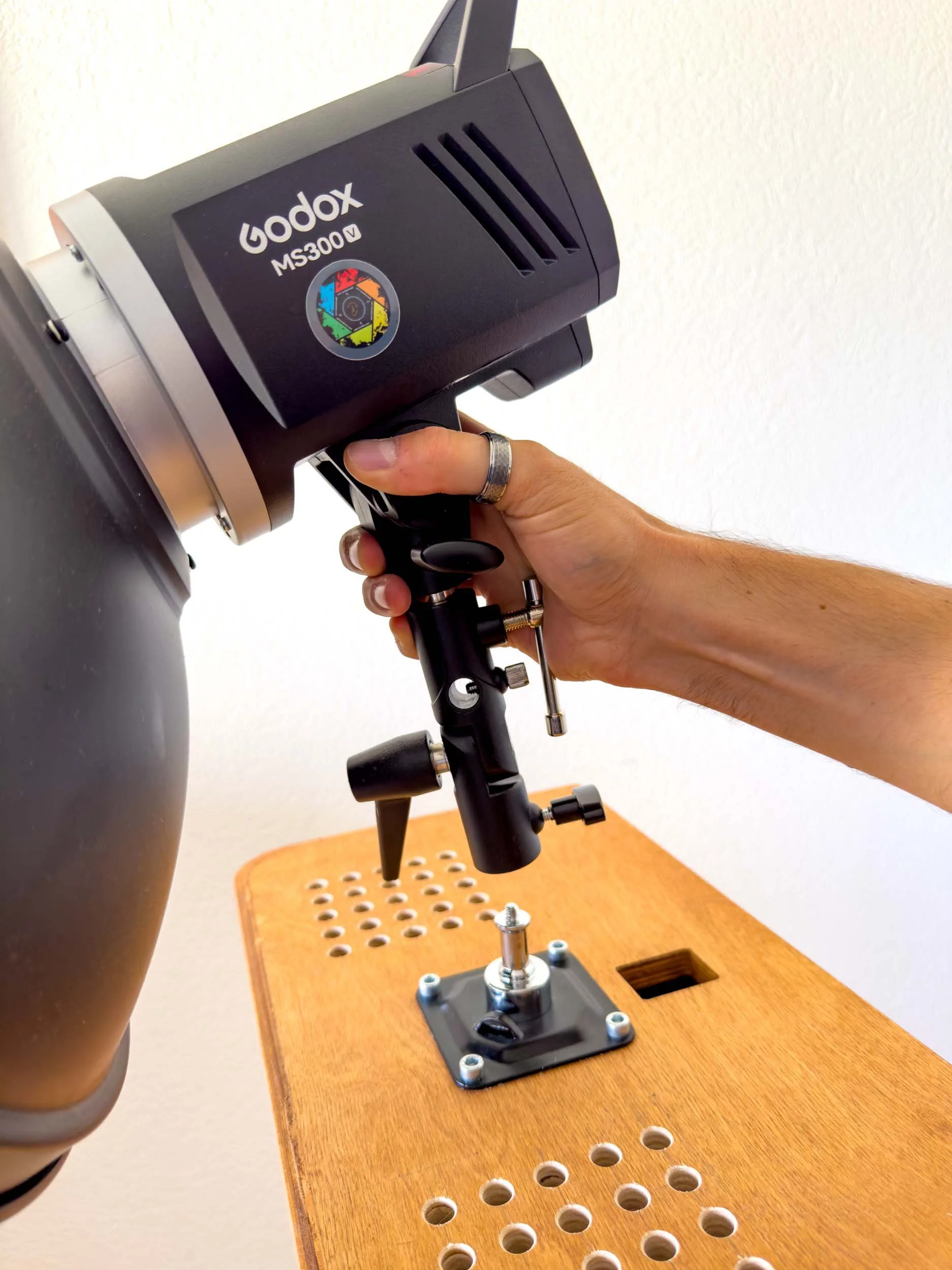

Nun steckt ihr den Blitz auf die Box und schraub sie mit der Schraube fest.

4. Kabel einstecken

Ein Dunkelgrauer Satellitenschüssel auf einem Holzregal, mit einem technischen Gerät und Kabeln darunter.
Fotografie eines Handabdrucks eines menschlichen Fußes auf einem schwarzen, runden Sonnenreflexionsschild, das auf einer Holztischplatte steht.

Steckt das Sync-Kabel, das bereits an der Kamera angeschlossen ist, in den Sync-Anschluss des Blitzes. Ebenfalls das Stromkabel, welches sich in der Fotobox befindet, einstecken.
Tipp: Alle Kabel sind beschriftet, sodass ihr leicht erkennen könnt, wo sie eingesteckt werden müssen.

Hand steckt ein schwarzes Netzkabel in eine Steckdose unter einem Holzschreibtisch.

5. Stromkabel Fotobox einstecken

Steckt zuerst das Stromkabel in den Blitz. Danach das Stromkabel der Fotobox an der Unterseite der Box ein und anschliessend in die Steckdose.

Aufkleber mit Warnhinweisen und technischen Informationen an einem elektronischen Gerät, vermutlich ein Netzteil, in einer Holzkabine.

6. USB- und Stromkabel Drucker einstecken

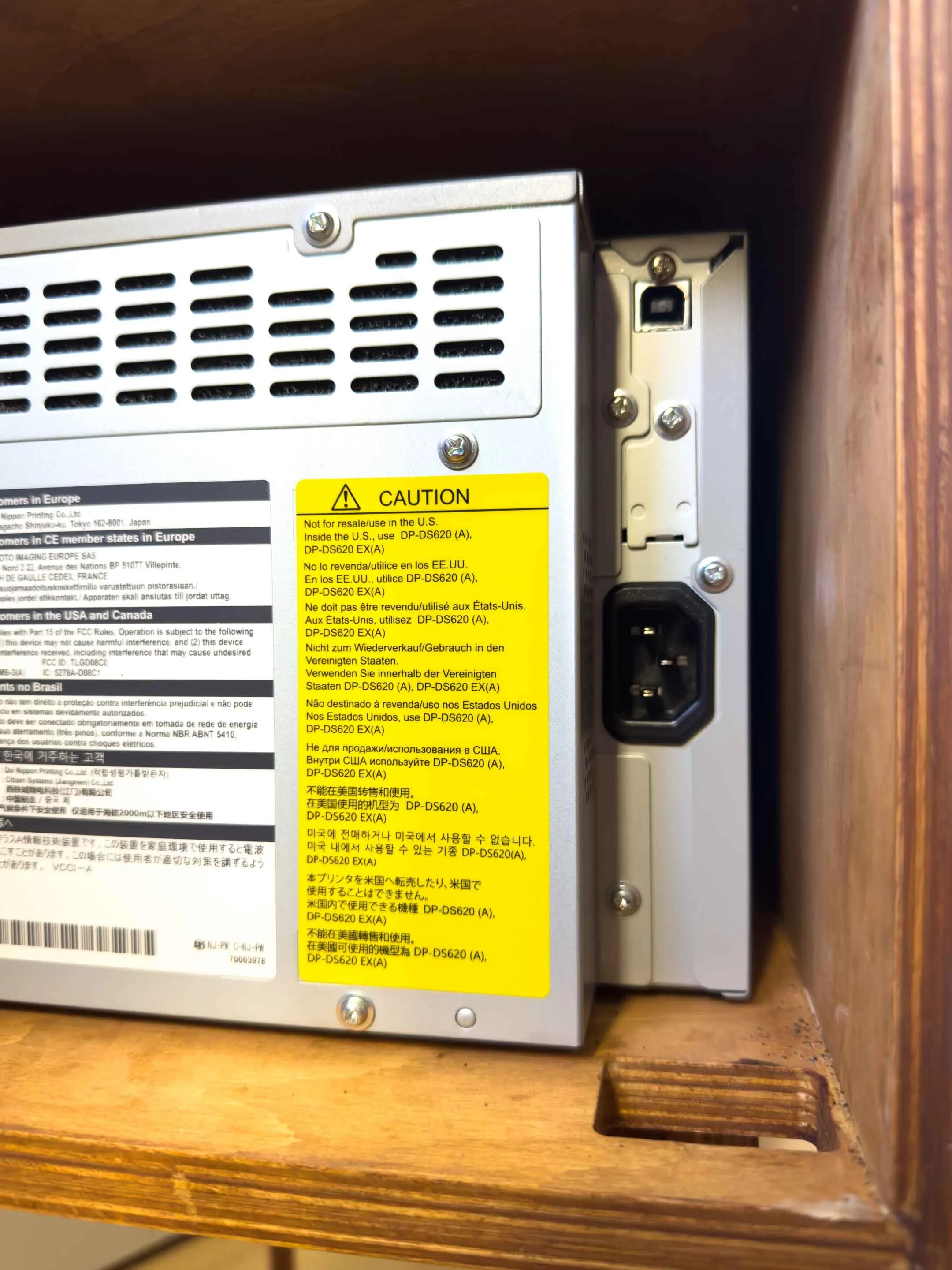

Die beiden Kabel hängen an der Türe der Fotobox. Diese könnt ihr ganz einfach durch das Loch im Boden der Fotobox hindurch führen und anschliessend beim Drucker einstecken. Falls der Drucker nicht selbständig startet bitte den Kippschalter auf On stellen. Er befindet sich auf der vorderen, linken Seite des Druckers. Ihr dürft den Drucker somit herausziehen.

7. Fotobox einschalten

Ein Hand drückt auf einen roten Reset-Knopf an einer weißen Steckdosenleiste mit mehreren Kabeln.

Im Inneren der Fotobox befindet sich auf der linken Seite eine Steckleiste mit Kippschalter. Schaltet diese zuerst ein.

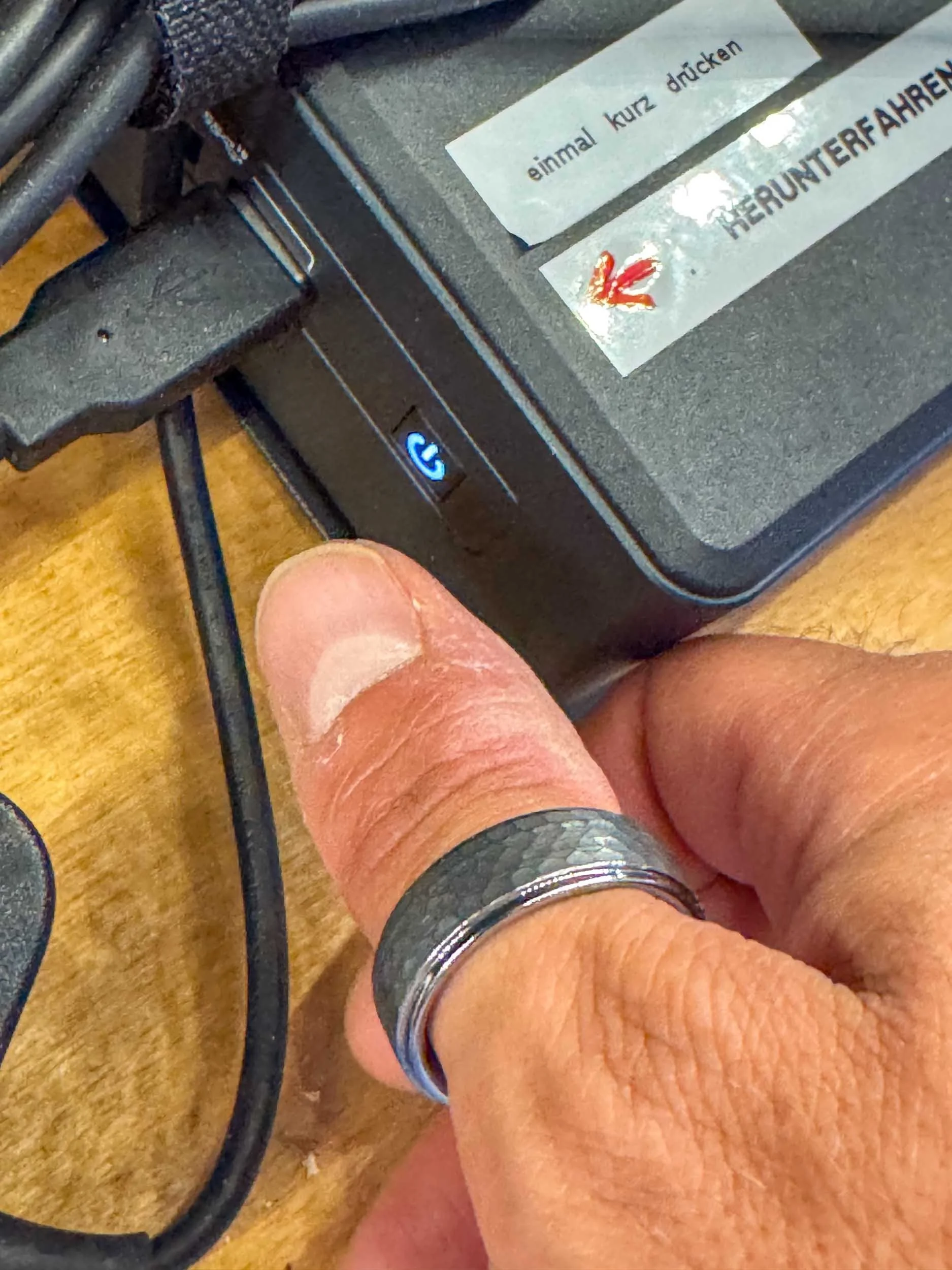

Anschliessend den Mini-PC einschalten (siehe Bild bei Punkt 8) und etwa 1 Minute warten, bis er vollständig hochgefahren ist.

Nahaufnahme eines Fingers, der auf einen Knopf mit einem blauen Power-Symbol an einem elektronischen Gerät drückt.

8. Mini-PC nochmals neustarten

Wichtig: Sollte nach mehr als einer Minute «No Signal» auf dem Display erscheinen, schaltet den Mini-PC mit einem kurzen Druck auf den Power-Button aus.
Wartet anschliessend eine Minute und drückt den Power-Button erneut, um den PC wieder einzuschalten. Nun sollte der PC hochfahren und ein Bild auf dem Display erscheinen.

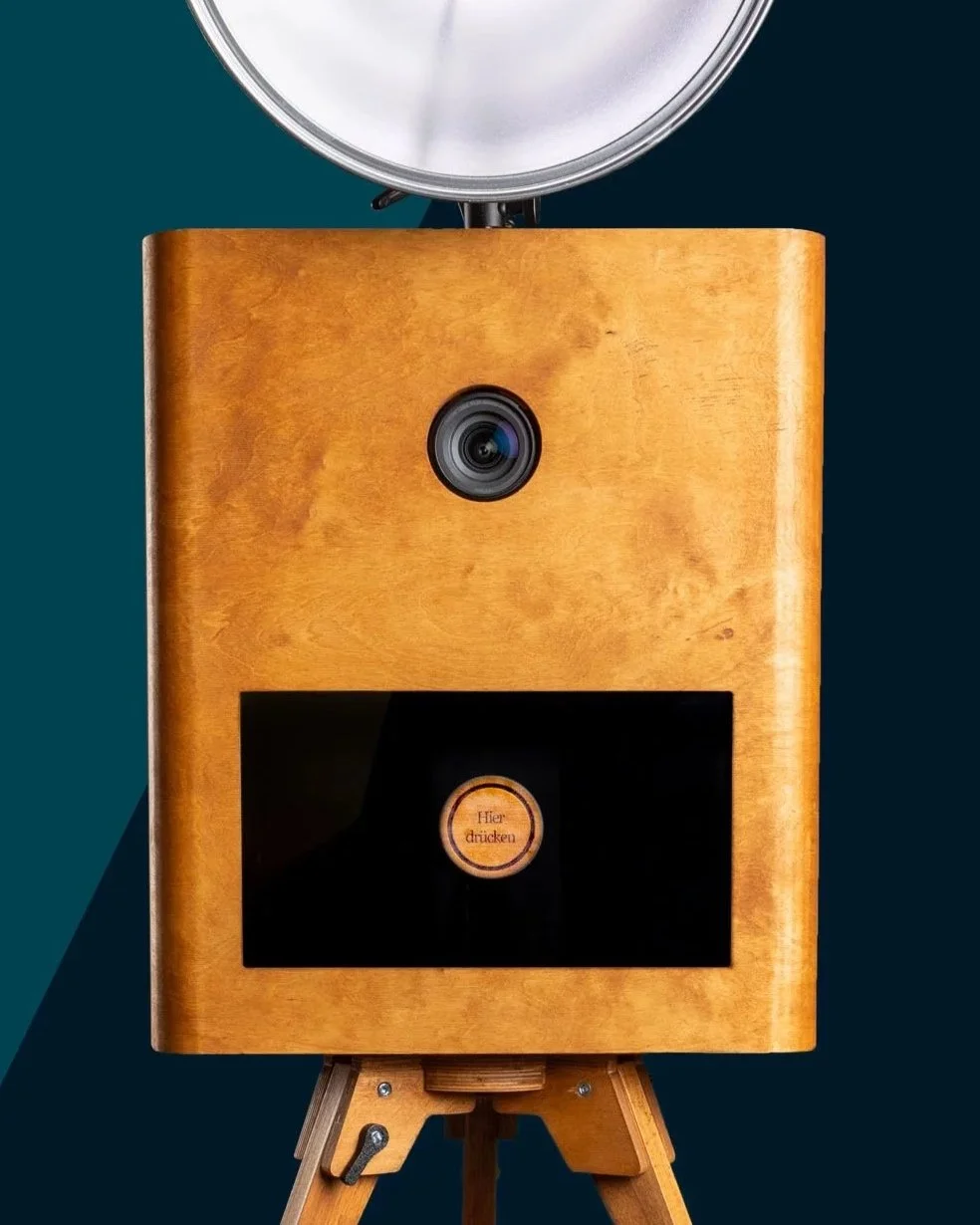

Eine Vintage-Kamera aus Holz mit einem großen Objektiv oben und einem schwarzen Bedienfeld unten, auf einem Holz-Stativ, vor einem dunklen Hintergrund.

9. Startbildschirm

Nun sieht ihr den Startbildschirm mit dem Holzbutton in der Mitte des Displays. Viel Spass!

Abbau der Box

  • PC herunterfahren

Hände, die den Power-Knopf eines elektronischen Geräts drücken, auf einem Holzschreibtisch.

Wie beim Aufbau den PC mittels einem kurzen Druck auf den Power-Button ausschalten.

  • Fotobox ausschalten

Eine Hand drückt auf einen roten Reset-Knopf an einer Steckdosenleiste, um sie zurückzusetzen, umgeben von verschiedenen Kabeln auf einer Holzoberfläche.

Nach 30s Wartezeit die Steckleiste ausschalten. Ps. Drucker nicht via Kippschalter ausschalten. Einfach Strom- und USB-Kabel entfernen.

  • Alle Kabel ausstecken

Die Kabel des Blitzes, des Druckers und der Fotobox ausstecken und wieder wie vorgefunden versorgen.

  • Blitz entfernen

Hand dreht an einem schwarzen Regler an einem technischen Gerät, möglicherweise auf einer Holztischoberfläche.

Die Schraube lösen und den Blitz vorsichtig wegziehen.

Den «Canon»- Objektivdeckel auf das Objekifv drücken. WICHTIG: Die klammern auf den Deckel zusammendrücken, damit der Deckel einfacher auf das Pbjiektiv passt. Die Schwarze Haube mit dem D-Emblem auf der Haube nach Vorne ausgerichtet drüber stülpen. Das «D-Emblem» sollte dann ca. auf der höhe der Kameralinse sein.

  • Objektivdeckel u. Haube drüberstülpen

  • Füsse zusammenklappen

Wie bei Punkt 1. und 2. die Schauben der beine lösen und anschliessend zusammenklappen.
